Монтаж VRV и VRF систем кондиционирования

0
Артикул: 000847
7 500
-+Купить
При обращении в нашу компанию для заказа монтажа мультизональных VRV и VRF систем, наши менеджеры выясняют все потребности клиента, ориентируют по цене, согласовывают выезд на объект, делают итоговые расчёты.
Описание

VRV (система кондиционирования с переменным объемом хладагента) и VRF (система с переменным потоком хладагента) - это передовые технологии в области кондиционирования воздуха. Они используются для поддержания комфортной температуры в зданиях и помещениях.

Эти системы основаны на использовании сплит-систем, которые состоят из внутреннего и внешнего блока. Внутренний блок устанавливается внутри помещения, а внешний - снаружи. Количество внутренних блоков может достигать 30 и более. Это позволяет обслуживать крупные объекты без ущерба для качества и дополнительных затрат.

  • ГОСТ Р 59972-2021 «Системы вентиляции и кондиционирования воздуха общественных зданий»
  • ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования»
  • СНиП 2.04.05-91* «Строительные нормы и правила отопление, вентиляция и кондиционирование»
  • СНиП 2.08.02-89* «Общественные здания и сооружения»
  • СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха»

Чем отличается наша компания

1
Бесплатный выезд инженера

Мы предоставляем бесплатную выездную консультацию инженера для оценки вашего помещения и подготовки коммерческого предложения по установке системы вентиляции. Оставьте заявку, и мы обязательно свяжемся с вами!

Заказать обратный звонок
2
Собственное производство

Наша компания специализируется на разработке и производстве собственного вентиляционного оборудования, что гарантирует высокое качество продукции на всех этапах производства и позволяет предлагать выгодные цены.

3
Многолетний опыт успешной установки

Более 10 лет успешного опыта установки систем вентиляции на различных объектах и более 4000 установленных систем делают нашу компанию надежным партнером для ваших потребностей.

4
Профессионализм специалистов

Наша команда состоит из опытных инженеров, дизайнеров, монтажников и других специалистов, готовых проконсультировать вас и обучить правильной эксплуатации системы вентиляции.

Какие функции выполняет VRF система

Принцип работы VRV/VRF системы заключается в автоматической регулировке подачи холодного или горячего воздуха при активации внутреннего блока и установке желаемой температуры. Эти системы устанавливаются в коммерческих и офисных зданиях, торговых центрах, гостиницах, аэропортах и других объектах, где требуется поддержание комфортной температуры. Они обладают высокой гибкостью, масштабируемостью и энергоэффективностью, что делает их популярными для использования в различных зданиях и помещениях.

Система кондиционирования VRF обладает широким спектром функций. Она не просто охлаждает воздух в помещении, но и обеспечивает ряд других возможностей:

  • Охлаждение воздуха: VRF-система идеально подходит для обеспечения прохлады в жару.
  • Обогрев воздуха: система также может использоваться для обогрева помещения в холодное время года.
  • Вентиляция: система может создавать воздушные потоки, обеспечивая комфортную атмосферу.
  • Регулировка влажности: VRF позволяет контролировать уровень влажности воздуха, обеспечивая комфортные условия для людей.
  • Автоматическое управление: все процессы, включая регулирование температуры и влажности, контролируются системой автоматически.

Отличие систем между собой

Сплит-системы состоят из одного внешнего блока и нескольких внутренних, которые часто используются в жилых зданиях и небольших коммерческих объектах. Они ограничены по длине магистрали, числу подключаемых внутренних блоков и мощности. Кондиционеры канального типа устанавливаются внутри вентиляционного канала и помогают сохранить высоту потолка, хотя они ограничены в настройках температуры. В сравнении со сплит-системой и канальным кондиционером, VRF- и VRV-системы более гибкие и мощные. Они способны подключать множество внутренних блоков, обладают большой мощностью и могут быть настроены под разные типы помещений.

Где устанавливаются VRF и VRV кондиционирование

VRF-системы имеют широкую область применения и могут быть использованы в различных типах зданий и организаций, таких как административные здания, рестораны, склады, банки, производственные помещения, медицинские учреждения, офисные здания и частные дома. Рекомендуется установка VRF-систем в крупных объектах, таких как многоэтажные здания. В небольших объектах, таких как офисы или квартиры, можно использовать более простые и недорогие решения, такие как кондиционеры. Однако, для крупных жилых объектов, особенно особняков и жилых помещений площадью более 150 кв.м., VRF-системы могут быть более предпочтительным вариантом по сравнению со стандартными сплит-системами благодаря своей эффективности, экономичности и гибкости.

Особенности и преимущества VRF-систем

VRF-системы предлагают ряд преимуществ по сравнению с традиционными сплит-системами:

  • Простота и экономичность установки: на крупных объектах использование VRF-систем может быть более экономичным, так как вместо подключения отдельных фреоновых линий используется общая система труб. Это упрощает процесс установки и минимизирует вероятность утечек.
  • Гибкость размещения: VRF-системы допускают создание фреоновых трубопроводов длиной до 100 и более метров, что обеспечивает большую свободу при выборе места для установки.
  • Точное регулирование температуры: VRF-системы предоставляют более точное управление температурными параметрами по сравнению с традиционными кондиционерами. Они могут поддерживать заданную температуру с минимальным отклонением, что обеспечивает комфортный климат для пользователей.
  • Возможность подключения множества внутренних блоков: VRF-системы способны обслуживать множество помещений одновременно, что делает их отличным решением для крупных объектов и зданий.
  • Энергоэффективность: VRF-системы являются более энергоэффективными по сравнению с традиционными системами кондиционирования благодаря своей конструкции и точной регулировке температуры.

Типы VRF и VRV кондиционирование

Существуют различные виды VRF и VRV систем. Один из них предназначен для зданий площадью от 400 до 700 квадратных метров. Этот тип систем используется в элитных жилых комплексах, бизнес-центрах и других крупных зданиях. Он позволяет устанавливать до 3 наружных блоков и до 30 внутренних блоков. Мощность системы может достигать 90 киловатт. В этом типе систем один или все блоки могут быть оснащены инвертором для плавной регулировки скорости. Это помогает снизить потери энергии при остановке системы. Этот тип системы стал стандартом для многих зданий.

Основные характеристики этого типа системы включают мощность до 90 киловатт, количество блоков до 256, максимальную удаленность от наружного до внутреннего блока 165 метров и максимальную длину трубопровода 1 километр.

Для зданий площадью от 100 до 150 квадратных метров использование трехфазного оборудования может быть не оптимальным. Установка больших наружных блоков также может быть неоправданной, так как они потребляют много энергии и создают повышенный уровень шума. Однако, если вы хотите использовать более продвинутую систему кондиционирования, чем базовая сплит-система, то для таких площадей можно рассмотреть возможность установки VRF или VRV систем.

Кроме стандартного вида VRF / VRV-систем, существуют и другие их виды, которые могут быть установлены в различных условиях:

  • Однозональные системы являются самым простым видом VRF / VRV-системы и используются для охлаждения или отопления одного помещения или области.
  • Многозональные системы используются для одновременного обслуживания нескольких помещений или областей. Они подходят для крупных зданий, таких как бизнес-центры или торговые комплексы.
  • Системы с переменным потоком хладагента (VRF) позволяют регулировать объем хладагента, используемого для охлаждения или нагрева помещений. Это дает возможность более точно управлять температурой в каждом помещении.
  • Системы с постоянным объемом хладагента (CC) используют фиксированный объем хладагента и регулируют температуру, изменяя скорость вращения вентилятора.
  • Системы переменной длины трубопровода (VLT) предназначены для использования в зданиях с длинными трубопроводами между внутренним и внешним блоком. Они увеличивают длину трубопроводов и улучшают эффективность системы.

Из чего состоят VRF/VRV системы

VRF/VRV системы состоят из следующих компонентов:

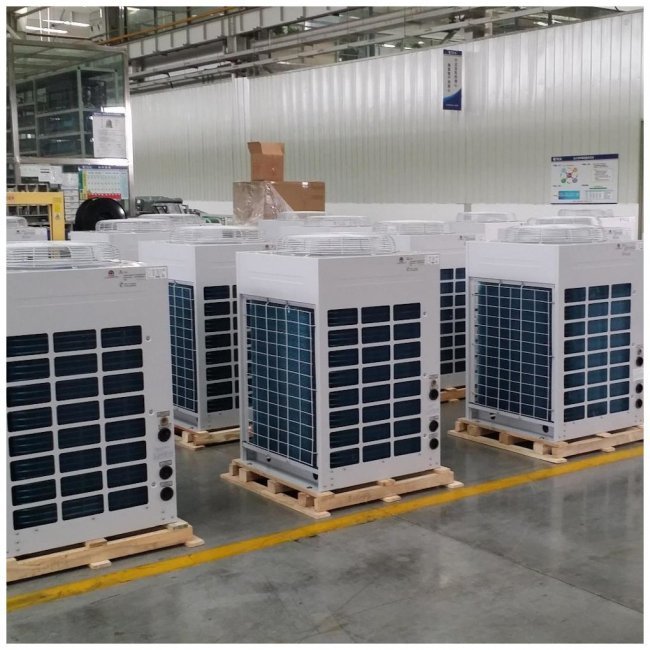

  • Наружный блок: главный элемент системы, устанавливается снаружи здания и включает компрессоры, вентиляторы, теплообменники и элементы управления.
  • Внутренние блоки: располагаются внутри помещений и обеспечивают охлаждение или нагрев. Они состоят из вентиляторов, конденсаторов, компрессоров, контроллеров, клапанов, фильтров, корпуса и декоративной решетки.

Типы внутренних блоков VRF-системы:

  • Кассетный: устанавливается в потолке, виден только декоративная решетка, подходит для помещений с подвесными потолками и может соответствовать размерам потолочной плитки (600x600мм или 1200x600мм).
  • Настенный: наиболее распространенный тип, обычно мощностью 2-7 кВт и устанавливается на стену.
  • Напольный: размещается на полу, подходит для помещений без подвесного потолка и выполняется плоским для экономии пространства.
  • Канальный: устанавливается за подвесным потолком и может охлаждать или греть несколько помещений одновременно.
  • Колонный: устанавливается на полу и выглядит как продолговатый шкаф, используется реже.
  • Потолочный: аналогичен напольному типу, но устанавливается в верхней части помещения.

Системы управления для VRF/VRV кондиционеров

Установка VRF систем начинается с монтажа электрического щита в подсобном помещении, откуда контролируется подача питания и настраиваются остальные параметры. Система контроля VRF заметно отличается от вентиляционных систем, она немного сложнее по своей структуре. Обычно она состоит из следующих компонентов:

  • Центральный монитор - сенсорный экран, напрямую связанный с внешним блоком и позволяющий контролировать все аспекты работы системы в здании в целом.
  • Панели управления - клиенты в бизнес - центрах могут использовать их, чтобы самостоятельно задавать параметры в своих офисах.
  • Дистанционные пульты контроля - аналогичные пультам обычных кондиционеров, они позволяют задать различные параметры системы.

VRF система часто соединяется с компьютером на базе Windows, обеспечивая широкий спектр возможностей для контроля и управления. Это также самый простой способ, так как он не требует покупки или обслуживания дополнительных устройств. Также, большинство людей привыкло пользоваться своими компьютерами для взаимодействия с системой, что делает этот процесс легче. Многие ведущие производители оборудования разработали собственное программное обеспечение для контроля и мониторинга VRF систем.

Проектирование установки VRF/VRV кондиционеров

Проектирование систем кондиционирования состоит из двух этапов:

  • Технико-экономическое обоснование: на данном этапе учитываются площади, которые будут занимать кондиционеры, и вычисляются их основные характеристики, такие как количество подаваемого воздуха, тепловые нагрузки, количество хладагента и количество вспомогательного оборудования. Затем определяется начальная стоимость проекта. Современное оборудование обычно выпускается в блочной форме, что минимизирует возможность ошибок в проекте. Сам процесс проектирования требует много времени и внимания, так как он является трудоемким и тщательным. В конце проекта заказчик утверждает смету.
  • Рабочий проект: на этом этапе основное внимание уделяется техническим характеристикам здания, таким как его планировка, теплоизоляция стен, система вентиляции и т. д. Все это влияет на окончательное решение о выборе оборудования и технических решениях для системы кондиционирования. В результате создается генеральный план с аксонометрическими схемами и рассчитывается аэродинамика и уровни шума. Проект согласуется с пожарными службами и другими контролирующими органами.

Этапы установки

Процесс установки и запуска VRF-системы включает следующие этапы:

  • Монтаж фреоновых трубок, через которые проходит хладагент. Размер трубок определяется на этапе проектирования и может варьироваться. Этот этап играет ключевую роль в обеспечении качества всей системы.
  • Установка внутренних блоков, например, канальных, настенных и напольных. Они монтируются на стенах или потолке в соответствии с проектом.
  • Создание системы управления, которая включает установку датчиков, дистанционных пультов и автоматических контроллеров. Эти компоненты еще не подключены к системе.
  • Установка дренажных трубок для отвода конденсата, образующегося в системе. Если конденсат не удалять, он может нанести ущерб системе и зданию в целом, поэтому его отведение необходимо обеспечить.

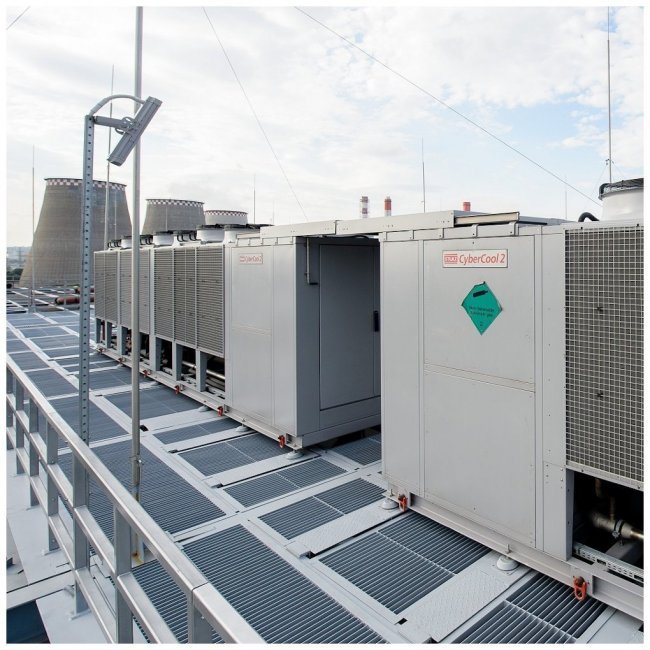

  • Монтаж наружного блока, являющегося основным элементом VRV-системы кондиционирования. Его можно разместить на крыше, в подвале или отдельном помещении.
  • Подсоединение системы к электросети и системе управления зданием. Проверка герметичности системы. Во время монтажа трубок могли возникнуть протечки, которые нужно устранить.
  • Выполнение пуско-наладочных работ, включающих вакуумирование системы для устранения воздуха, влаги и прочих посторонних веществ.

Цена монтажа VRV, VRF систем

Мощность Цена
Монтаж наружного блока VRV и VRF систем от 8 до 16 кВт от 22 000 ₽
Монтаж настенного блока VRV и VRF систем от 7 до 9 кВт от 7 500 ₽
Монтаж канального блока VRV и VRF систем от 7 до 12 кВт от 8 500 ₽
Монтаж кассетного блока VRV и VRF систем от 7 до 12 кВт от 8 500 ₽
Монтаж напольно-потолочного блока VRV и VRF систем от 7 до 12 кВт от 8 500 ₽

Вы можете заказать вентиляцию для кафе, позвонив по телефону: 8 (800) 300-69-04. Осуществляем проектирование и расчет оборудования систем вентиляции и кондиционирования. Письменную заявку просим Вас отправить на email info@avimos.ru.

Компания «АВИМОС»
Характеристки
ГарантияДа
Монтаж наружного блокаДа
Прокладка трассыДа
Монтаж внутреннего блокаДа
